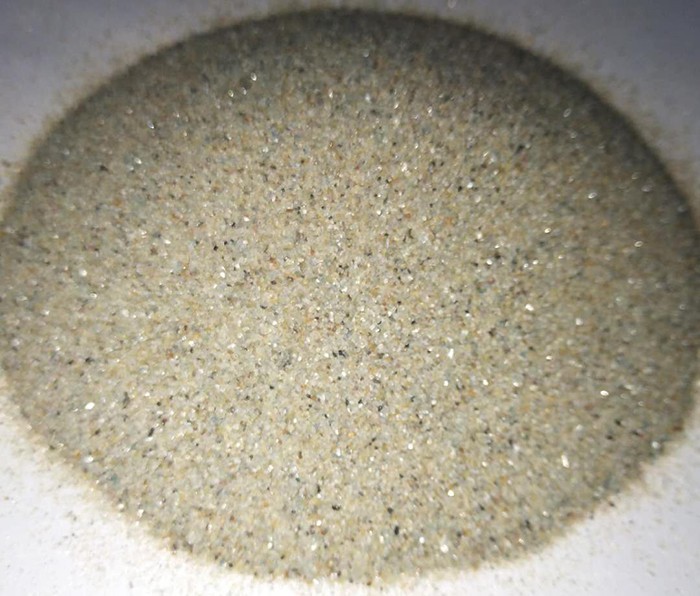

藍晶石在高溫下是不穩定相。當加熱到一定溫度時(shí)，轉化為莫來(lái)石和玻璃聚合體。即藍晶石在高溫鍛燒時(shí)，于1100開(kāi)始分解，至1300藍晶石分解加劇，有大量莫來(lái)石生成。1350時(shí)分解速度加快，并以1450完全分解，當溫度達到1500，開(kāi)始出現石英玻璃以及纖維狀莫來(lái)石晶體。方石英形成在1450以下，這就是說(shuō)在高溫下分解出來(lái)的SiO2，在完全分解的溫度以下，以方石英相形式存在。

　　隨煅燒溫度的升高，藍晶石分解有如下特點(diǎn)：
　　1、藍晶石開(kāi)始分解溫度始于1100左右。
　　2、完全分解的溫度大于1450。
　　3、藍晶石顯著(zhù)分解溫度為1300或1360，此時(shí)生成的莫來(lái)石達到理論生成量的3/4，含量大于60%。顯著(zhù)分解的溫度范圍是1300－1450或1350－1450。
　　以上就是小編為大家介紹的有關(guān)藍晶石高溫鍛燒的特點(diǎn)，如果大家還想了解有關(guān)藍晶石其他相關(guān)的知識，可以繼續關(guān)注我們的動(dòng)態(tài)更新。
小編：Wendy
